El generador eléctrico

Un generador es una máquina eléctrica rotativa que transforma energía mecánica en energía eléctrica. Lo consigue gracias a la interacción de sus componentes principales: el rotor (parte giratoria) y el estátor (parte estática). Cuando un generador eléctrico está en funcionamiento, una de las dos partes genera un flujo magnético (actúa como inductor) para que el otro lo transforme en electricidad (actúa como inducido). Los generadores eléctricos se diferencian según el tipo de corriente que producen, dando lugar a dos grandes grupos: los alternadores y las dinamos. Los alternadores generan electricidad en corriente alterna y las dinamos generan electricidad en corriente continua.






Máquinas eléctricas rotativas: los generadores

Las máquinas eléctricas son dispositivos capaces de transformar la energía eléctrica en cualquier otra forma de energía. Se dividen en los siguientes tipos:

  • Máquinas eléctricas rotativas. Están compuestas de partes giratorias, son reversibles y pueden trabajar de dos maneras diferentes: como motor eléctrico (convirtiendo la energía eléctrica en mecánica) o como generador eléctrico (convirtiendo la energía mecánica en eléctrica).
  • Máquinas eléctricas estáticas. No disponen de partes móviles, al igual que ocurre con los transformadores.

Detalles de un generador

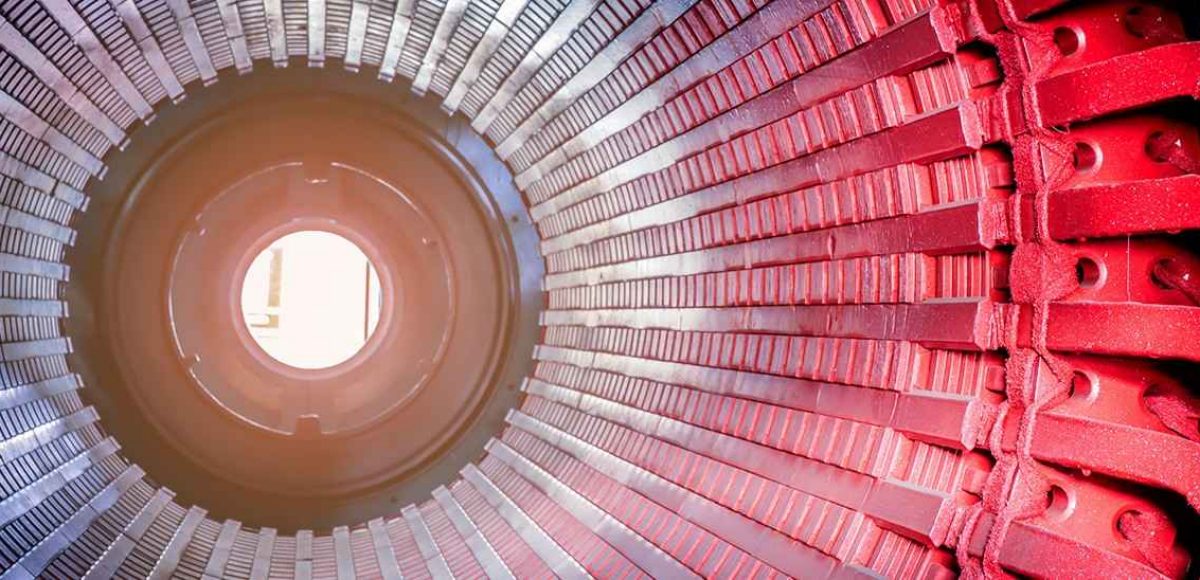

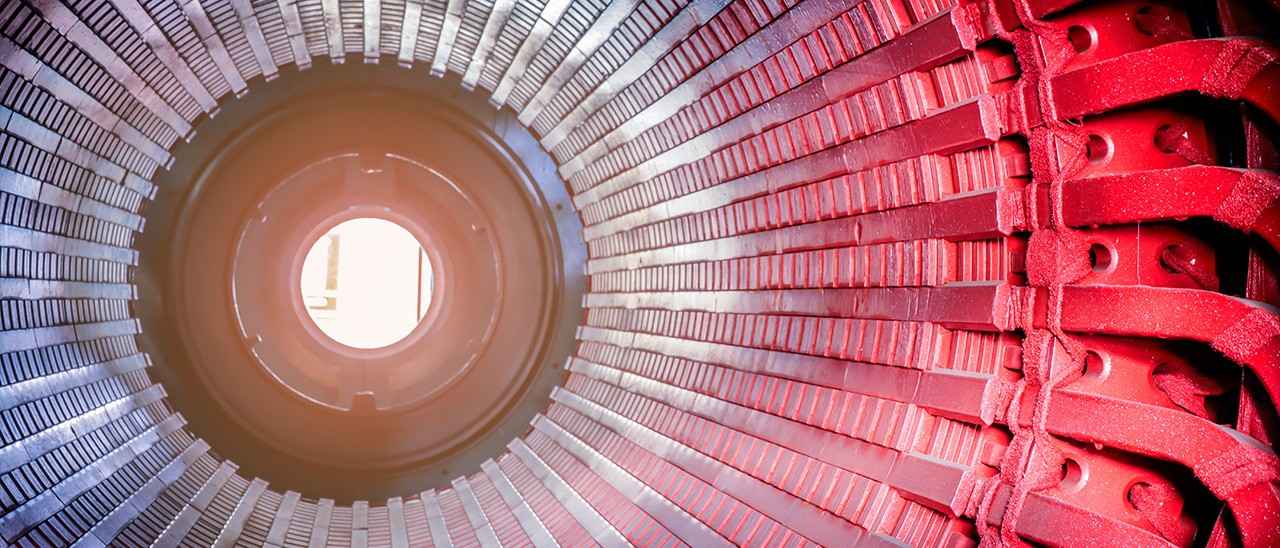

Detalle del rotor y del estátor de un generador

En las máquinas rotativas, el rotor se monta en un eje que descansa en dos rodamientos o cojinetes. El espacio de aire que separa el rotor del estátor se llama entrehierro y es necesario para que la máquina pueda girar. Normalmente, tanto en el estátor como en el rotor existen devanados hechos con conductores de cobre por los que circulan corrientes suministradas o cedidas a un circuito exterior que constituye el sistema eléctrico. Uno de los devanados crea un flujo en el entrehierro y se denomina inductor. El otro devanado recibe el flujo del primero y se llama inducido. Asimismo, se podría situar el inductor en el estátor y el inducido en el rotor o viceversa.



Pérdidas y eficiencia de las máquinas eléctricas rotativas

La potencia de salida que ofrecen las máquinas eléctricas rotativas es menor que la potencia de alimentación que se les suministra, llamada potencia suministrada. La diferencia entre la potencia de salida y la suministrada son las pérdidas. Su fórmula es la siguiente:

Psuminstrada – Psalida :  Pérdidas

La potencia de salida de un generador eléctrico es la potencia eléctrica que entrega, es decir: la potencia útil. La potencia suministrada o total es la potencia mecánica de entrada: la potencia mecánica que absorbe la máquina para poder generar electricidad. Dentro de una máquina eléctrica rotativa, las pérdidas más significativas son:

  • Pérdidas mecánicas. Causadas por el rozamiento entre las piezas móviles y por la ventilación o refrigeración interior de los devanados.
  • Pérdidas eléctricas o pérdidas en el cobre. Se producen en el circuito eléctrico y en sus conexiones y son debidas al efecto Joule.
  • Pérdidas magnéticas o pérdidas en el hierro. Dependen de las variaciones que se producen en los campos magnéticos y de la frecuencia.



El cociente entre la potencia de salida (también llamada potencia útil) y la potencia suministrada (también llamada potencia total o absorbida) es la eficiencia. Esta eficiencia se expresa en tanto por ciento (%):

n = (Potencia útil / Potencia total ) · 100

Principio de funcionamiento de un generador eléctrico: Ley de Faraday

La Ley de Faraday está basada en los experimentos que Michael Faraday, físico británico, realizó en 1830. Establece que el voltaje inducido en un circuito es directamente proporcional al cambio del flujo magnético en un conductor o espira. Esto significa que si tenemos un campo magnético generando un flujo magnético, necesitamos una espira por donde circule una corriente para conseguir que se genere la fuerza electromotriz (f.e.m.).

Faraday también ideó el primer generador electromagnético: el disco de Faraday. ¿En qué consistía? Era un disco de cobre que giraba impulsado por una manivela situada entre los extremos de un imán con forma de herradura. El disco de Faraday demostró que se podía generar electricidad usando magnetismo. Además, abrió la puerta a los conmutadores, dinamos de corriente continua y a los alternadores de corriente.

Experimento de Faraday
Representación del experimento que realizó Faraday

Cuando dentro de un campo magnético tenemos una espira por donde circula una corriente eléctrica aparecen un par de fuerzas que provocan que la espira gire alrededor de su eje. De esta misma manera, si dentro de un campo magnético introducimos una espira y la hacemos girar provocaremos la corriente inducida. Esta corriente inducida es la responsable de la fuerza electromotriz y será variable en función de la posición de la espira y el campo magnético.  La cantidad de corriente inducida o f.e.m. dependerá de la cantidad de flujo magnético (también llamado líneas) que la espira pueda cortar, cuanto mayor sea el número, mayor variación de flujo generar y, por lo tanto, mayor fuerza electromotriz.



¡Aprende jugando! Pon en práctica tus conocimientos sobre la inducción electromagnética con este juego

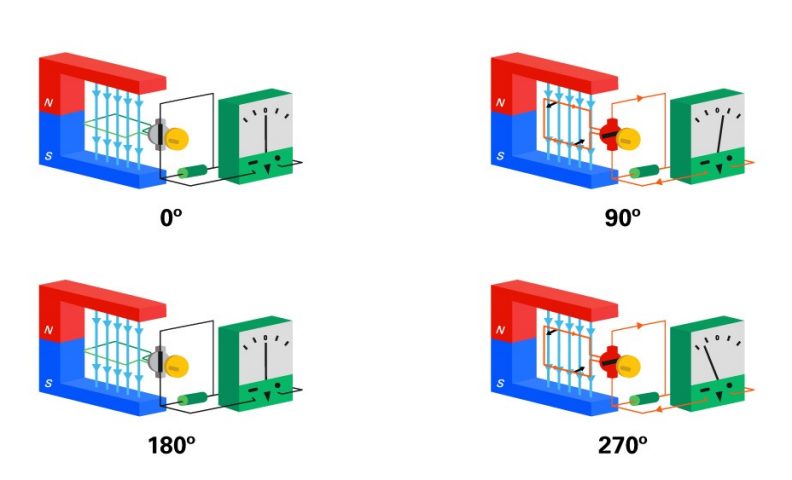

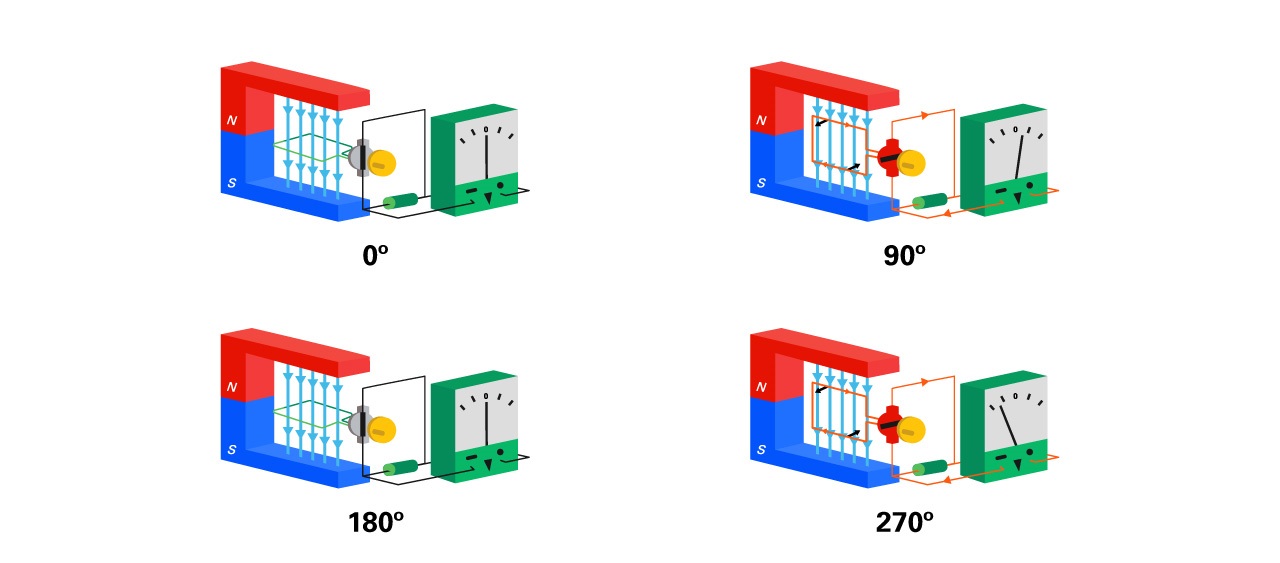

Se observa los dos casos más extremos, cuando la espira está situada a 0º o 180º y no corta líneas, y cuando está a 90º y 270º y las corta todas

La cantidad de corriente inducida o fuerza electromotriz dependerá de la cantidad de flujo magnético (también llamado líneas) que la espira pueda cortar. Cuanto mayor sea el número, mayor variación de flujo genera y por lo tanto mayor fuerza electromotriz.

Se observa los dos casos más extremos, cuando la espira está situada a 0º o 180º y no corta líneas, y cuando está a 90º y 270º y las corta todas.

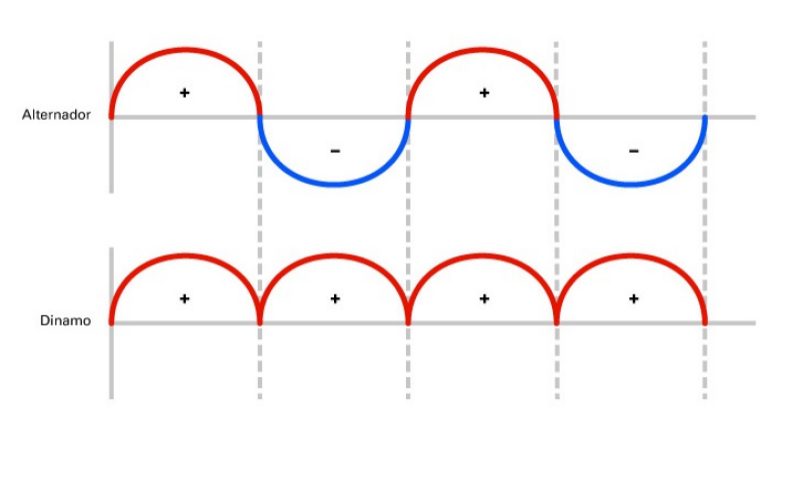

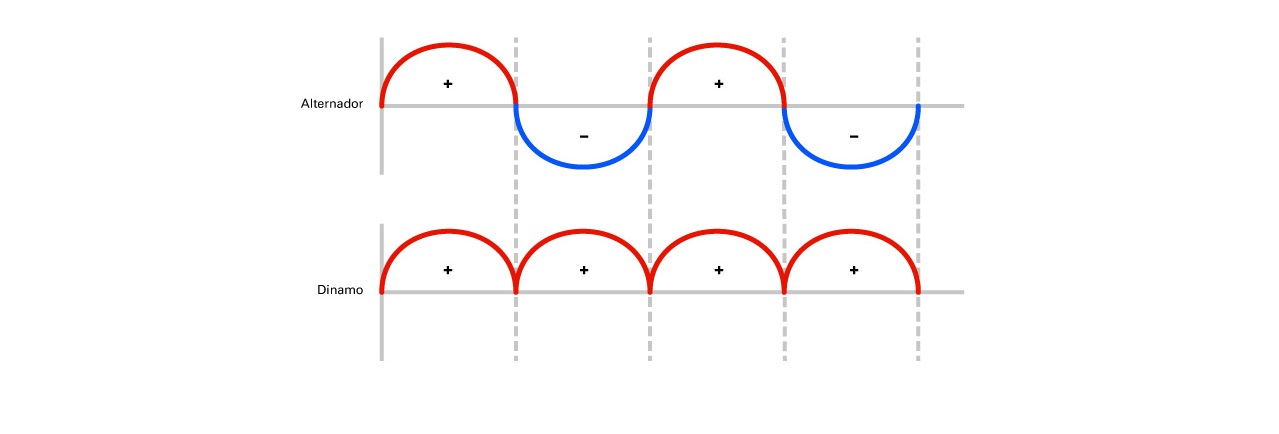

Señales de salida de un alternador, en corriente alterna, y de una dinamo en corriente continua

Al hacer girar la espira dentro del imán conseguiremos una tensión que variará en función del tiempo. Esta tensión tendrá una forma alterna, puesto que de 180º a 360º los polos estarán invertidos y el valor de la tensión será negativo.

El principio de funcionamiento del alternador y de la dinamo se basa en que el alternador mantiene la corriente alterna mientras la dinamo convierte la corriente alterna en corriente continua.



Generador de corriente alterna: el alternador

Los alternadores, también llamados generadores de corriente alterna, son máquinas que transforman la energía mecánica en energía eléctrica. La mayoría son de corriente alterna síncrona, lo que significa que giran a la velocidad de sincronismo, que está relacionada con el número de polos que tiene la máquina y la frecuencia de la fuerza electromotriz.
 Esta relación hace que el motor gire a la misma velocidad que le impone el estátor a través del campo magnético. Esta relación viene dada por la expresión:

n = 60. f / P

f es la frecuencia a la cual está conectada la máquina y P es el número de pares de polos.

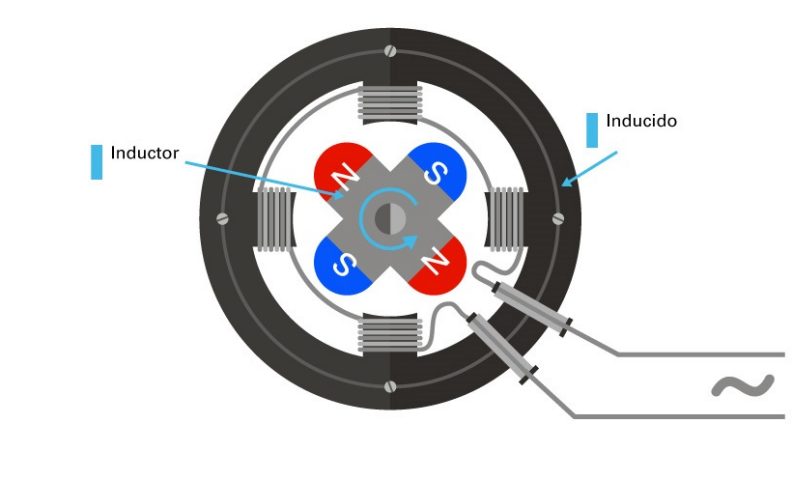

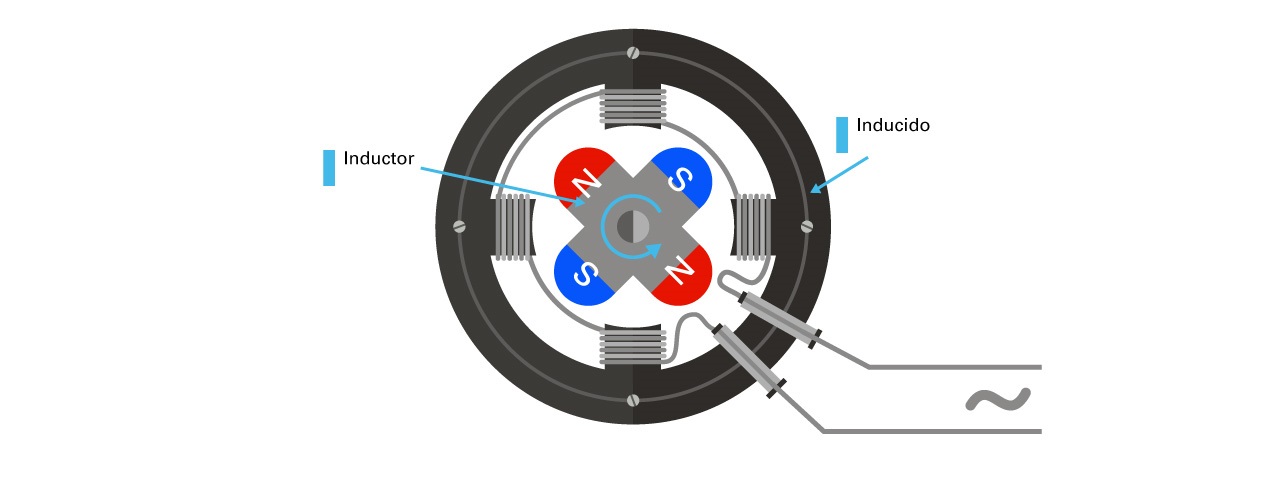

Modelización del funcionamiento de un generador

Al ser máquinas síncronas que se conectan a la red, los alternadores han de trabajar a una frecuencia determinada. En el caso de Europa y algunas zonas de Latinoamérica se trabaja a 50 Hz, mientras que en los Estados Unidos usan 60 Hz. En aplicaciones especiales como en el caso de la aeronáutica, se utilizan frecuencias más elevadas, del orden de los 400 Hz.

La estructura del alternador es la siguiente:

  • Estátor. Parte fija exterior de la máquina. Está formado por una carcasa metálica que sirve de soporte. En su interior encontramos el núcleo del inducido, con forma de corona y ranuras longitudinales, donde se alojan los conductores del enrollamiento inducido.
  • Rotor. Parte móvil que gira dentro del estátor. Contiene el sistema inductor y los anillos de rozamiento, mediante los cuales se alimenta el sistema inductor. En función de la velocidad de la máquina hay dos formas constructivas:
    • Rotor de polos salidos o rueda polar. Se utiliza en turbinas hidráulicas o motores térmicos para sistemas de baja velocidad.
    • Rotor de polos lisos. Se utiliza para turbinas de vapor y gas (turboalternadores). Pueden girar a 3000, 1500 o 1000 r.p.m. en función de los polos que tenga.



¿Cómo funcionan los alternadores? Para generar el campo magnético, hay que aportar una corriente de excitación (Ie) en corriente continua. Esta corriente genera el campo magnético para conseguir la corriente inducida (Ii) que será corriente alterna.

Los alternadores están acoplados a una máquina motriz que les genera la energía mecánica en forma de rotación. Según la máquina motriz tenemos tres tipos:

  • Máquinas de vapor. Se acopla directamente al alternador. Generan una velocidad de giro baja y necesitan un volante de inercia para generar una rotación uniforme.
  • Motores de combustión interna. Se acoplan directamente y las características son similares al caso anterior.
  • Turbinas hidráulicas. La velocidad de funcionamiento tiene un rango muy amplio. Están diseñados para funcionar bien hasta el doble de su velocidad de régimen.



Excitatriz de los alternadores

Los alternadores necesitan una fuente de corriente continua para alimentar los electroimanes (deanados) que forman el sistema inductor. Por eso, en el interior del rotor se incorpora la excitatriz.

La excitatriz es la máquina encargada de suministrar la corriente de excitación a las bobinas del estátor, parte donde se genera el campo magnético. Según la forma de producir el flujo magnético inductor podemos hablar de:

  • Excitación independiente. La corriente eléctrica proviene de una fuente exterior.
  • Excitación serie. La corriente de excitación se obtiene conectando las bobinas inductoras en serie con el inducido. Toda la corriente inducida a las bobinas del rotor pasa por las bobinas del estátor.
  • Excitación shunt o derivación. La corriente de excitación se obtiene conectando las bobinas del estátor en paralelo con el inducido. Solo pasa por las bobinas del estátor una parte de la corriente inducida.
  • Excitación compound. En este caso las bobinas del estátor están conectadas tanto en serie como en paralelo con el inducido.



Efectos del funcionamiento de un alternador

Cuando un alternador funciona conectado a un circuito exterior se crean corrientes inducidas que nos generan los siguientes efectos:

  • Caída de tensión en los bobinajes inducidos. La resistividad que nos presentan los conductores hace que tengamos una caída de tensión.
  • Efecto de reacción en el inducido. El tipo de reacción que tendremos en el inducido dependerá de la carga conectada:
    • Resistiva. Tenemos un incremento en la caída de tensión interna y una disminución de la tensión en los bornes de salida.
    • Inductiva. Aparece una caída de tensión importante en los bornes de salida.
    • Capacitiva. Disminuye la caída de tensión interna y eleva mas el valor de la tensión de salida en los bornes de salida.
  • Efecto de dispersión del flujo magnético. Hay líneas de fuerza que no pasan por el inducido, se pierden o llegan al siguiente polo. Cuanto más alta sea la corriente del inducido, más pérdidas por dispersión nos encontramos.



Generador de corriente continua: la dinamo

El generador de corriente continua, también llamado dinamo, es una máquina eléctrica rotativa a la cual le suministramos energía mecánica y la transforma en energía eléctrica en corriente continua. En la actualidad se utilizan muy poco, ya que la producción y transporte de energía eléctrica es en forma de corriente alterna.

Una de las características de las dinamos es que son máquinas reversibles: se pueden utilizar tanto como generador o como motor.  El motor es la principal aplicación industrial de la dinamo, ya que tiene facilidad a la hora de regular su velocidad de giro en el rotor. Las principales partes de esta máquina son:



Estator

El estátor es la parte fija exterior de la dinamo. Contiene el sistema inductor destinado a producir el campo magnético.
 Está formado por:

  • Polos inductores. Diseñados para repartir uniformemente el campo magnético. Distinguimos en ellos el núcleo y la expansión polar. El número de polos ha de ser par, en caso de máquinas grandes se han de utilizar polos auxiliares.
  • Devanado inductor. Son las bobinas de excitación de los polos principales, colocadas alrededor del núcleo. Están hechos con conductores de cobre o de aluminio recubiertos por un barniz aislante.
  • Culata. La culata sirve para cerrar el circuito magnético y sujetar los polos. Esta construida con material ferromagnético.



Rotor

El rotor es la parte móvil que gira dentro del estátor. Está formado por:

  • Núcleo del inducido. Cilindro construido para reducir las pérdidas magnéticas. Dispone de ranuras longitudinales donde se colocan las espiras del enrollamiento del inducido.
  • Devanado inducido. Formado por espiras que se distribuyen uniformemente por las ranuras del núcleo. Se conecta al circuito exterior de la máquina por medio del colector y las escobillas.
  • Colector. Cilindro solidario al eje de la máquina formado por segmentos de cobre o láminas aisladas eléctricamente entre ellas. En cada lámina se conecta una bobina. Es el encargado de realizar la conversión de corriente alterna a corriente continua.
  • Escobillas. Son piezas de carbón-grafito o metálicas, que están en contacto con el colector. Hacen la conmutación de la corriente inducida y la transportan en forma de corriente continua hacia el exterior.
  • Cojinetes. Sirven de soporte y permiten el giro del eje de la máquina.



Entrehierro

El entrehierro es el espacio de aire comprendido entre el rotor y el estátor, imprescindible para evitar rozamientos entre la parte fija y la parte móvil. Su tamaño suele oscilar entre 1 y 3 milímetros.

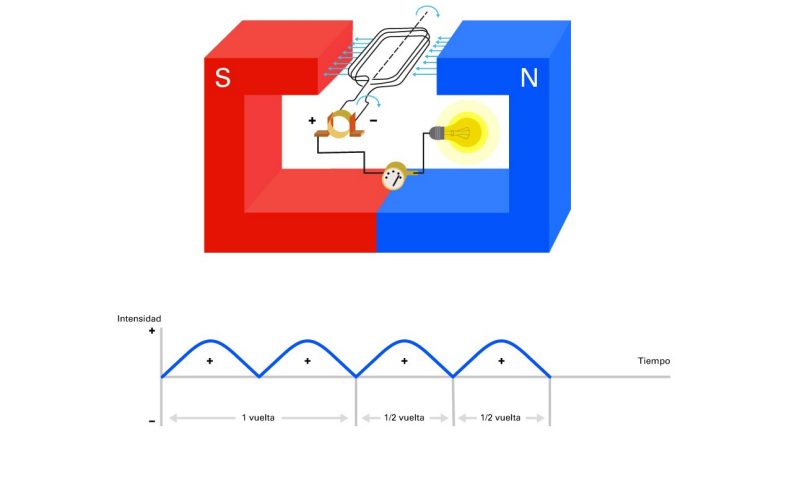

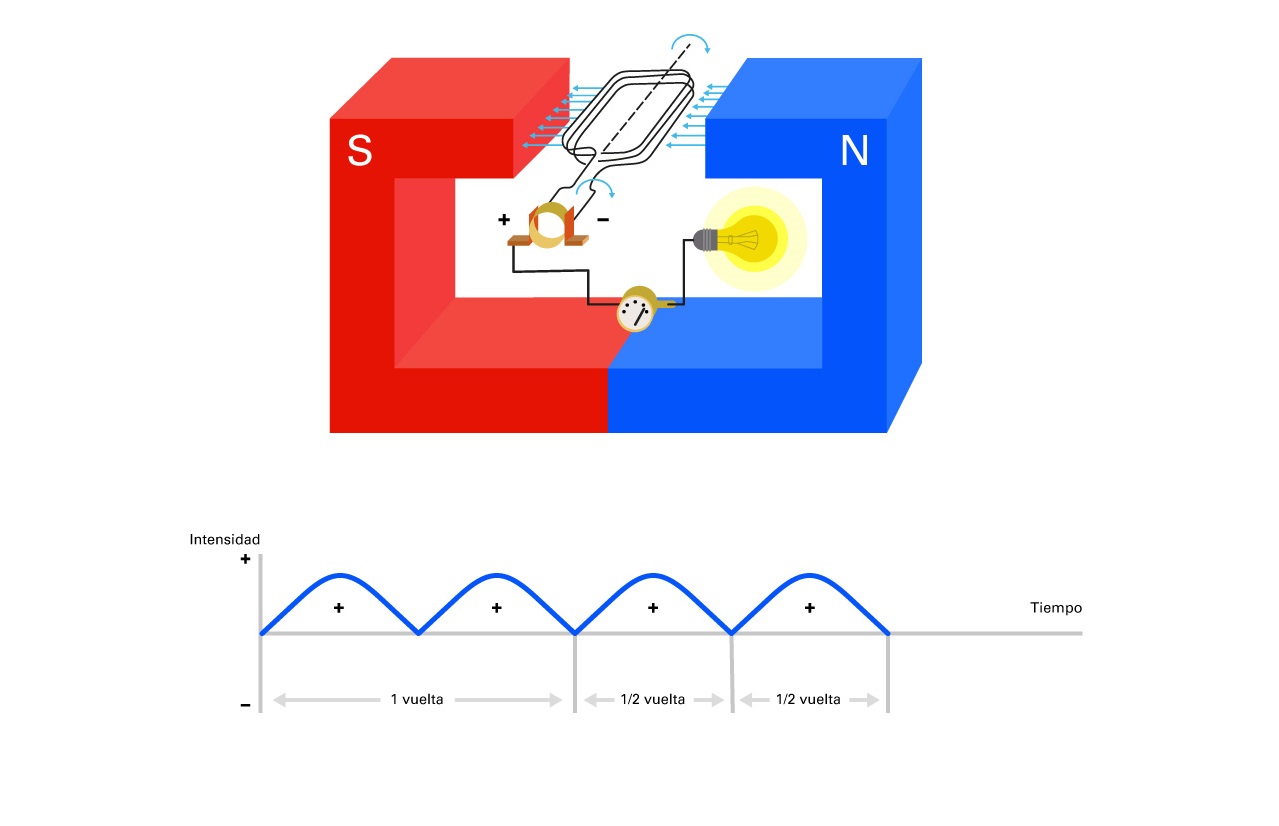

Detalle de la espira de una dinamo con los colectores delgas

La conmutación en las dinamos

La conmutación es la operación de transformación de una señal alterna a una señal continua, también se conoce como rectificación de señal. Las dinamos hacen esta conmutación porque tienen que suministrar corriente continua. Esta conmutación en las dinamos se realiza a través del colector de delgas.  Los anillos del colector están cortados debido a que por fuera de la espira la corriente siempre tiene que ir en el mismo sentido.  A la hora de realizar esta conmutación existen diferentes problemas. Cuando el generador funciona con una carga conectada en sus bornes, nos encontramos con una caída de tensión interna y una reacción en el inducido.

El inducido creará un flujo magnético que se opone al generado por el imán. A este efecto se le da el nombre de fuerza contraelectromotriz, que desplazará el plano neutro. Para solucionar este problema se pueden realizar diversas mejoras como: desplazar las escobillas, usar bobinas de compensación o polos de conmutación o auxiliares.



Ventajas del alternador respecto a la dinamo

El alternador posee varias ventajas frente a la dinamo, lo que la convierten en la máquina más utilizada. Destacamos las siguientes en materia de utilidad:

  • Se puede obtener mayor gama de velocidad de giro. La velocidad de giro puede ir desde 500 a 7.000 rpm.
  • El conjunto rotor y estátor es muy compacto.
  • Cuenta con un solo elemento para regular la tensión.
  • Ligereza. Pueden llegar a ser entre un 40 y un 45% menos pesados que las dinamos, y de un 25 a un 35% más pequeños.
  • Trabaja en ambos sentidos de giro sin necesidad de modificación.
  • La vida útil es superior a la de la dinamo.
