Todos en algún momento de nuestras vidas hemos ido a algún concierto. En todos ellos hemos oído: “Sí, sí…. Probando, probando… Uno, dos, probando”. Los técnicos deben probar los micrófonos para ver que funcionan perfectamente. Lo podéis probar en vuestras casas, si tenéis. Ah, ¿Qué no tenéis micrófonos en casa?
¡Haber empezado por ahí!
¡Hoy, vamos a hacer nuestros propios micrófonos! ¡Vamos allá!
No vamos a hacer un micrófono cualquiera, vamos a fabricar un micrófono decarbón. Sí, sí, lo habéis leído bien: micrófono de carbón.
¿Qué es un micrófono de carbón?
Un micrófono de carbón es un tipo de micrófono que utiliza un pequeño grano de
carbón para convertir las ondas sonoras en señales eléctricas. Al recibir las ondas
sonoras, el grano de carbón experimenta una variación en su resistencia eléctrica al
comprimirse y liberarse. Este cambio en la resistencia se convierte enuna señal eléctrica que se puede amplificar y procesar para crear una reproducción de la señal de sonido original.
Los micrófonos de carbón fueron populares en la primera mitad del siglo XX, perohoy en día han sido reemplazados en gran medida por tecnologías más avanzadas como los micrófonos de condensador y los micrófonos dinámicos.
Aplicaciones del micrófono de carbón
La invención de los micrófonos de carbón fue un hito en la historia de la
tecnología de grabación y comunicaciones y es por esto que fueron muy
utilizados hasta mediados del S. XX para, entre otras cosas:
Telefonía:
Los micrófonos de carbón fueron ampliamente utilizados en losprimerosteléfonos, desde finales del siglo XIX hasta mediados del siglo XX. El micrófono decarbón fue un componente clave en el teléfono de Bell, inventadopor Alexander Graham Bell en 1876.
Radiodifusión:
Los micrófonos de carbón también se utilizaron en la radiodifusión de
radio y televisión en la primera mitad del siglo XX. Fueron utilizados por los primeros
locutores de radio y por los músicos para grabacionesde música.
Grabación de sonido:
Antes del advenimiento de los micrófonos de condensador y los micrófonos dinámicos, los micrófonos de carbón eran utilizados para grabar sonido. El primer dispositivo de grabación de sonido comercial, el fonógrafo de cilindro, utilizaba un micrófono de carbón para grabar la señal acústica en un cilindro de cera.
Vigilancia:
Los micrófonos de carbón también fueron utilizados en dispositivos devigilancia, como micrófonos ocultos y dispositivos de escucharemota, debido a sucapacidad para captar sonidos de baja intensidad.
¿Quién inventó el micrófono de carbón?
Ahora que conoces un poco más en profundidad lo que es un micrófono de carbón y
para qué se utilizaban, es posible que te preguntes quién lo inventó, bien, pues sobre la
historia del micrófono, no se le puede atribuir a una única persona, ya que era un
dispositivo que acompañaba al teléfono, y son diversos susprecursores: Sir Charles
Wheatstone, Emile Berliner, Alexander Graham Bell, David Edward Hughes, Thomas
Edison, etc.
Pero fue Thomas Edison, quien patentó el primer micrófono de carbono, en 1886.
¿Qué necesitamos para construir un micrófono de carbón?

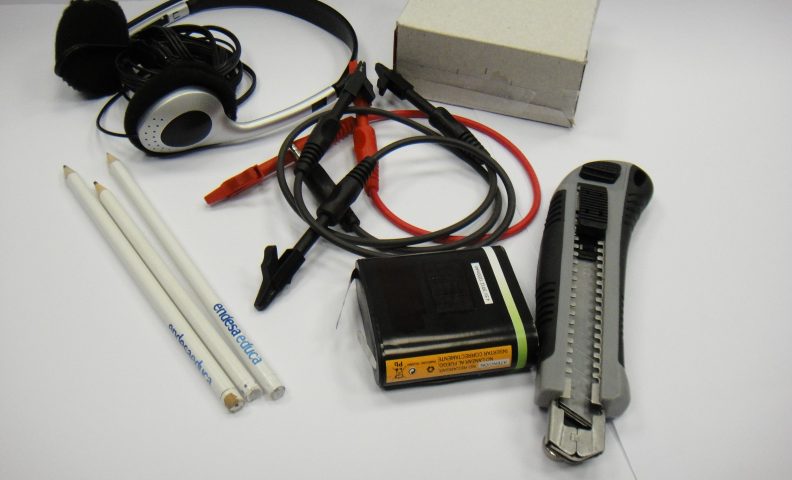

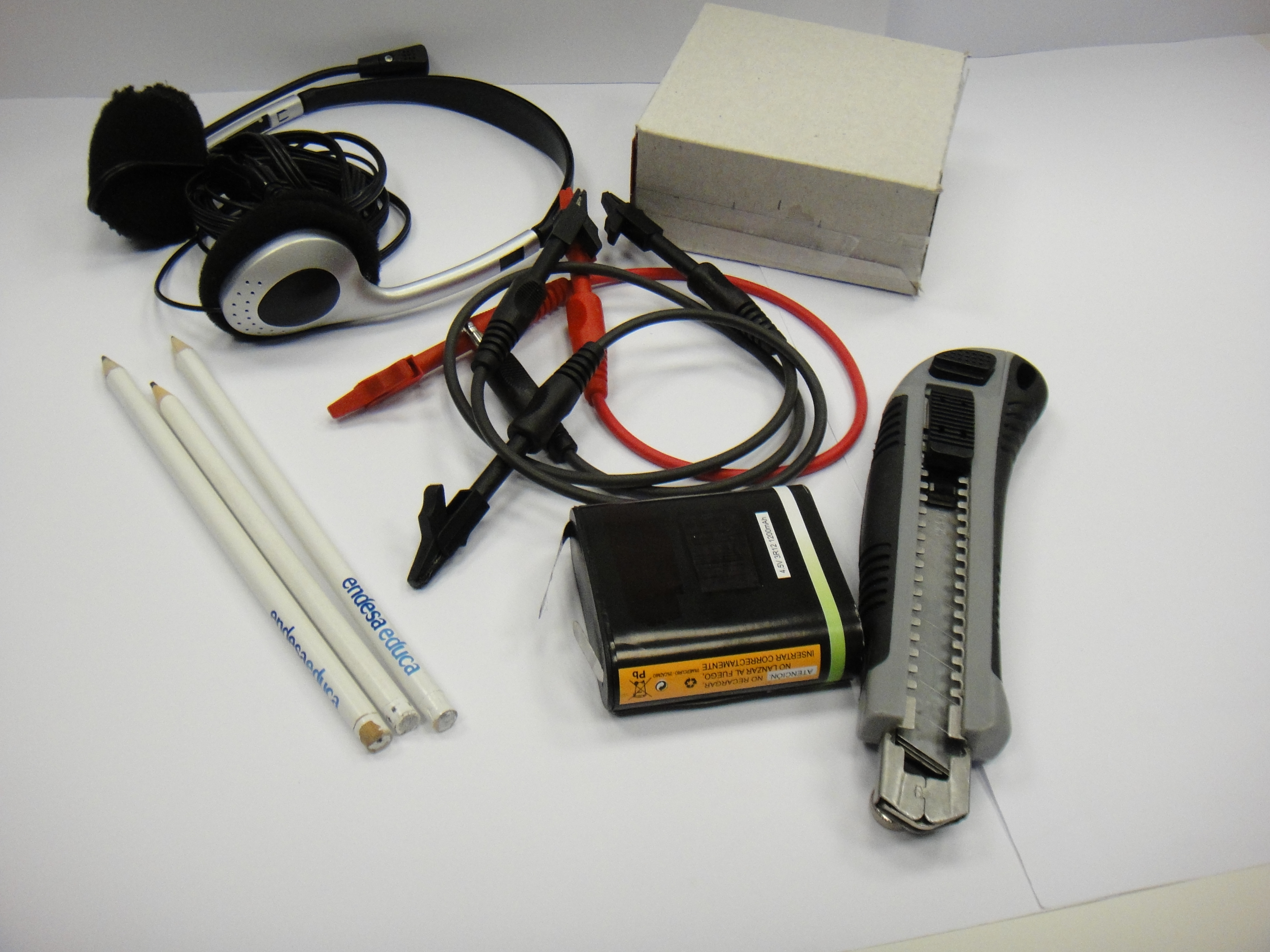

Ahora si ha llegado el momento de construir nuestro propio micrófono de carbón,para ello vamos a necesitar los siguientes materiales:
- Una pila (4.5 voltios).
- 3 minas de lápices (podéis sacarlas de lápices viejos).
- Una caja de cartón de 10 cm x 10 cm
- res cables con cocodrilos (los cocodrilos son los enganches dentados para
conectar los cables). - Unos auriculares (o un altavoz) para poder comprobar que nuestro
micrófono funciona.
¿Cómo se construye un micrófono de carbón?

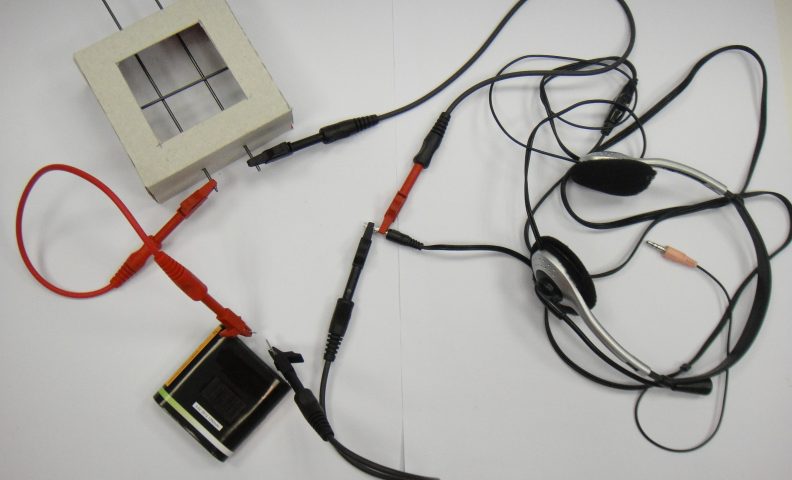

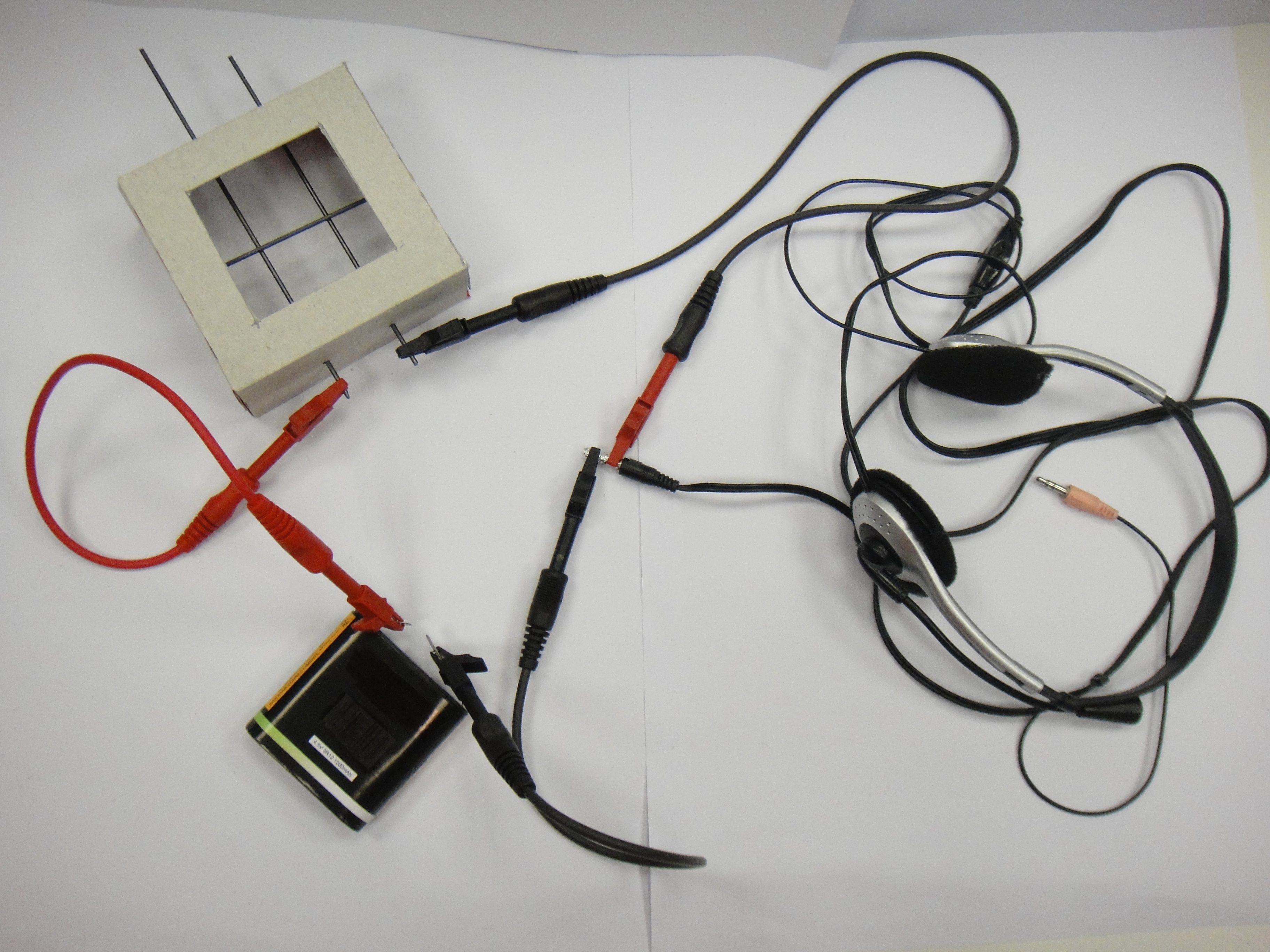

Cogeremos la caja de cartón y haremos dos agujeros en los laterales, nos podemos
ayudar con la punta de un lápiz. Los agujeros deben quedar en paralelo.En la parte
superior de la caja dibujaremos un recuadro y lo recortaremos (para que se pueda ver el interior).
A continuación cogeremos las minas de lápiz y las rasparemos con ayuda de unastijeras. La idea es que se “aplanen”. Tened cuidado que no se rompan, son muy frágiles. A continuación dos de estas minas las pasaremos por los agujeros laterales que hemos hecho en las caras laterales de la caja. Tienen que quedar una al lado de la otra, en paralelo y tienen que sobresalir por los dos extremos de la caja. Colocaremos la mina que queda encima de las otras, que las cruce.
Por último, las dos minas de lápiz que están paralelas se conectan mediante doscables.
Un cable a una pila de 4.5 voltios y el otro cable, al terminal de unos auriculares que
servirán para escuchar el sonido de nuestra voz amplificada.
Solo falta probarlo, hablaremos en dirección al interior de la caja y por los auriculares
escucharemos nuestra voz (también podéis utilizar un altavoz).
¿Cómo funciona nuestro micrófono de carbón
Un micrófono es un dispositivo que transforma la energía acústica (sonido) enenergía
eléctrica.
El funcionamiento es el siguiente: al hablar provocamos un movimiento en el aire del
interior de la caja. Este “choca” contra las paredes de la caja y estos lados hacen que las
minas también “vibren o se muevan”. Esto hace que la mina que está apoyada roce y
este rozamiento entre minas hace que la corriente que circula por el circuito sea variable, reproduciéndose en los auriculares.
El funcionamiento de un micrófono sigue el proceso inverso al altavoz, es decir, esun
sistema que capta la voz o cualquier otro sonido y la codifica en una señal eléctrica para que después pueda ser transmitida; inversamente a lo que hace un altavoz, que
transforma la eléctrica en sonido.
El micrófono es un elemento capaz de captar ondas sonoras convirtiendo lapotencia
acústica en eléctrica mediante las minas de carbón de los lápices.
Se basa en la variación de la resistencia del circuito que transmite mediante cambios de presión (con la voz), estas ondas sonoras que llegan al material del que están hechas las minas y producen una determinada presión sobre ellas, al aumentar la presión las minas rozan entre sí y la resistencia disminuye, por lo queaumenta la intensidad a lo largo del circuito, según la Ley de Ohm: V = I • R
