Centro de control

centro de control

¿Qué son los centros de control?

El centro de control es el centro neurálgico desde el cual se controla el correcto funcionamiento de la transformacióntransporte y distribución de la energía eléctrica.

Está formado por tres salas de control: la de alta tensión, la sala de media tensión y la sala de control de baja tensión. Las tres unidades se encargan del control permanente  del estado  de la red que tienen asignada, con el objetivo principal de suministrar energía eléctrica a los puntos de consumo con las mejores condiciones de calidad y seguridad posibles.

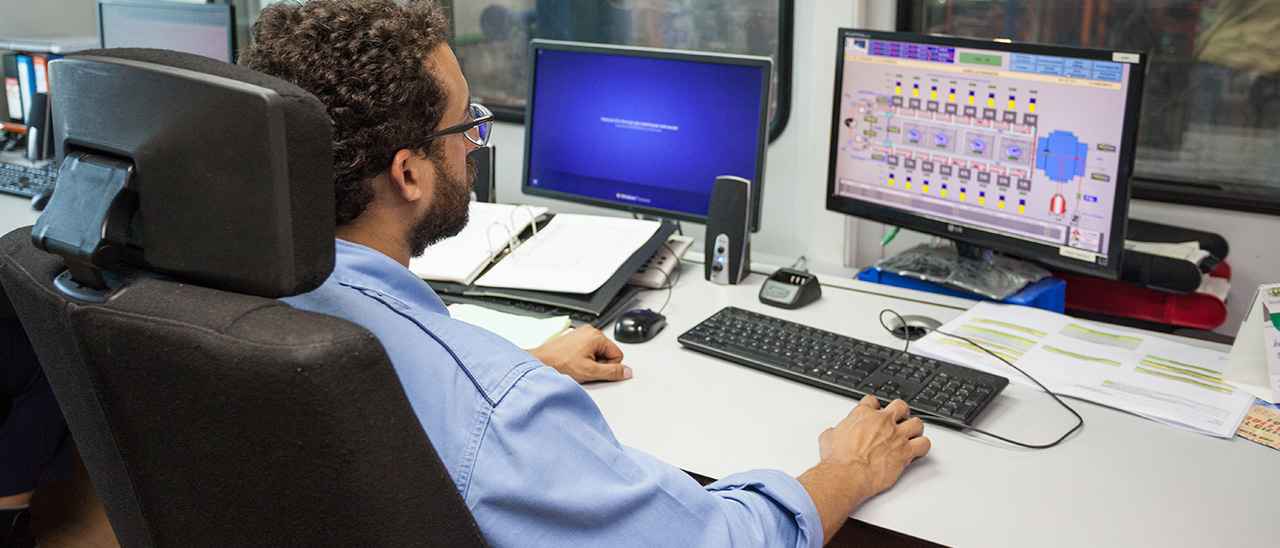

Se trata de un espacio físico en el que trabajan técnicos de operaciones. Ellos son los responsables de la conducción de toda o parte de la red eléctrica que tiene asignada cada centro de control.



Sistema de protección del centro de control

Debido a que constituyen un punto esencial dentro del sistema eléctrico, es muy importante que los centros de control no se queden en ningún caso sin suministro de energía. Si esto ocurriese, no podría controlarse la electricidad que se transporta, distribuye y consume.

Para evitar que esto ocurra, se han desarrollado una serie de sistemas de protección. Ordenados por prioridad de uso en caso de necesidad son los siguientes:

  • Conmutación automática. Consiste en tener más de una fuente de aportación eléctrica al centro de control. De esta manera si una de las fuentes falla se conmuta y es posible conseguir electricidad de otra fuente. Este es el sistema de seguridad más importante. Si por algún motivo fallese, es cuando se ponen en marcha el resto de protocolos.
  • SAI (Sistema de Alimentación Ininterrumpida). Se trata de un sistema basado en el uso de baterías y otros elementos almacenadores de energía que funcionan por un tiempo limitado mientras se soluciona el problema.
  • Grupo electrógeno del edificio. Entra en funcionamiento si el corte de alimentación persiste. De esta manera, en el caso de un corte de suministro eléctrico el centro de control no notaría sus efectos y continuaría funcionando con toda normalidad. Este grupo electrógeno es la última defensa frente a un corte en la corriente eléctrica, por esta razón es importante que se revise periódicamente su correcto funcionamiento.
  • En el caso extraordinario en que el grupo electrógeno dejara de funcionar, vuelve a utilizarse el SAI con una autonomía de 30 minutos. Tiempo suficiente para reparar el grupo electrógeno.



Funciones básicas de la sala de alta tensión del centro de control

Las salas de alta tensión de los centros de control son las encargadas de:

  • Operación de la red. Se encarga de supervisar la red de alta tensión y de realizar u ordenar las maniobras necesarias para establecer las consignas de explotación, cambios de configuración, etc.
  • Coordinar y gestionar los trabajos programados a la red de alta tensión. Es decir, los trabajos que se han de llevar a cabo de mantenimiento y mejora de las líneas o instalar nuevas.
  • Solucionar y gestionar incidencias. Se encarga de realizar u ordenar todas las maniobras para aislar el elemento donde ha tenido lugar la incidencia de cara a reestablecer el servicio, además de gestionar los equipos de intervención y supervisar todas las maniobras. Toda la red de alta tensión está telecontrolada y automatizada.
  • Análisis y comunicaciones. Se encarga de realizar los análisis primarios de las incidencias, establecer la comunicación con los clientes de alta tensión, con el centro de control de media tensión, con el centro de producción hidráulica, con otras empresas eléctricas y con las unidades operativas territoriales.



Funciones básicas de la sala de media tensión del centro de control

Las salas de media tensión de los centros de control cumplen un papel destacado para el correcto funcionamiento de red eléctrica. Son las encargadas de:

  • Operación de la red. Consiste en supervisar la red de media tensión y realizar u ordenar las maniobras necesarias para establecer las consignas de explotación, cambios de configuración de la red, etc.
  • Estudiar, planificar y aprobar o denegar los trabajos programados de las instalaciones de media tensión. Desde esta sala se realizan u ordenan las maniobras necesarias para llevar a cabo la tarea planificada, desde la delimitación de la zona de trabajo hasta que la instalación vuelve a entrar en servicio.
  • Realizar u ordenar las maniobras que permitan localizar, aislar y solucionar una avería a la red de media tensión. En caso necesario, un equipo de intervención debe ordenar las maniobras a realizar y coordinar sus actuaciones.
  • Realizar estudios de explotación de la red de media tensión para su optimización.
  • Proporcionar de forma sistemática la información de las diferentes etapas de afectación al mercado de incidentes y las tareas programadas, para el conocimiento del Centro de Atención Telefónica y el cálculo de índices de Calidad del Suministro.



Funciones básicas de la sala de baja tensión del centro de control

Las salas de baja tensión de los centros de control deben controlar que la electricidad esté en condiciones de ser consumida. La red de baja tensión se diferencia del resto por no estar interconectada y ser, por tanto, una red radial. Esto implica que no dispone de telecontrol, por tanto, cualquier anomalía detectada debe ser solucionada con un equipo de intervención.

Esta sala de baja tensión está conectada directamente con el CAT, donde llegan los avisos de los clientes que han notado algún problema en la llegada de la electricidad a sus casas o empresas. Este centro de atención telefónica  permite la gestión unificada de todos los recursos de la compañía y, por lo tanto, una mejora continuada del servicio. El CAT controla si llegan muchas incidencias de una misma zona. Esto implicaría que el problema en este caso no está en la línea de baja tensión sino en la de media tensión.

Las funciones básicas de las salas de baja tensión son:

  • Estudiar, planificar y aprobar o denegar los trabajos programados en las instalaciones de la red de baja tensión.
  • Recibir los avisos de incidencias a través del CAT. Una vez recibidos, debe agruparlos en función de la afectación y generar la incidencia. Dentro de esta acción se incluye el avisar al CCMT (centro de control de media tensión) y al CCAT (centro de control de alta tensión) cuando haya una incidencia de MT o AT respectivamente.
  • Solucionar las incidencias de la red de baja tensión.
  • Activar y movilizar los equipos de intervención en el caso que sea necesario.
  • Mantener la relación con el CCMT y las Unidades Operativas Territoriales.
  • Proporcionar de forma sistemática la información de las diferentes etapas de afectación al mercado de incidentes y las tareas programadas, para el conocimiento del Centro de Atención Telefónica y el cálculo de índices de Calidad del Suministro.
  • Gestionar los equipos móviles de unidades operativas territoriales.
